变形金刚丨精品骨料筛分利器南方路机NFS550重型履带移动式筛分站

2019.02.11

高品质的砂石料对混凝土生产企业至关重要,破碎筛分工艺中,砂石料中表层土含量的控制至关重要。



在常规矿山工地,爆破后原料土的成份在10%- 30%左右,未经表层土剥离工艺的物料直接进破碎制砂生产线,砂石等骨料成品将与土混在一起,洁净度低的成品骨料如果使用在混凝土等建材成品中,相应的将增加胶凝材料的用量,且终端成品的强度等级将受到影响。

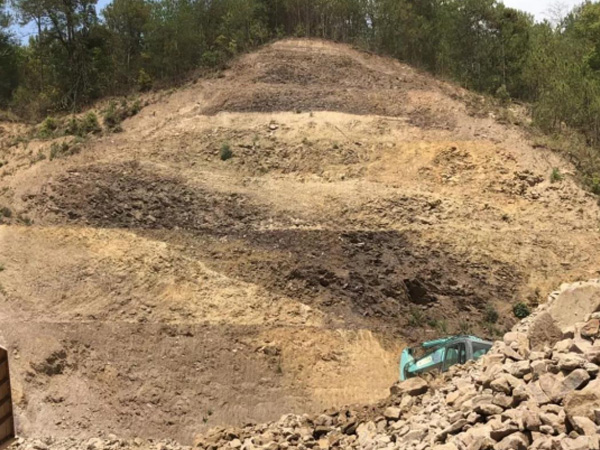

△NFS550处理前原料



如何在源头,除去骨料中的泥土,减少后端工艺中洗砂、除泥等生产成本的管控成了迫在眉睫的难题。


△NFS550处理后成品料



结合物料性质、成品需求和运营成本等因素,在前端原料处理中,增加南方路机履带重型倾斜式筛分设备NFS550。矿石爆破后,爆破料就地直接进入 NFS550重型筛分机,NFS550把土和石块分离,筛分出来的石块进入后续破碎筛分流程中。经NFS550重型筛分设备筛分出来的土即可以直接作为回填材料就地回填,也可以当渣土销售从而获得额外收入。



经过前期筛分减少了石料中土的含量,破碎出来的成品砂石骨料,土的含量自然大大减少,减少了后续骨料工艺中污水污泥的排放量,提高砂的品质的同时也大大提高了经济效益。



NFS550为重型履带移动式筛分机,采用柴油液压驱动,配置卡特柴油发动机,皮带输送机可以液压折叠,便于运输及转场工作,手持遥控设备可以在 5m范围内操控机器行走,低润滑度要求,维护简单而快捷。



• 高性能的筛箱可以安装多种筛网,包括 蓖条筛网、指状筛网、冲孔筛网、编织筛网和瀑布筛网。

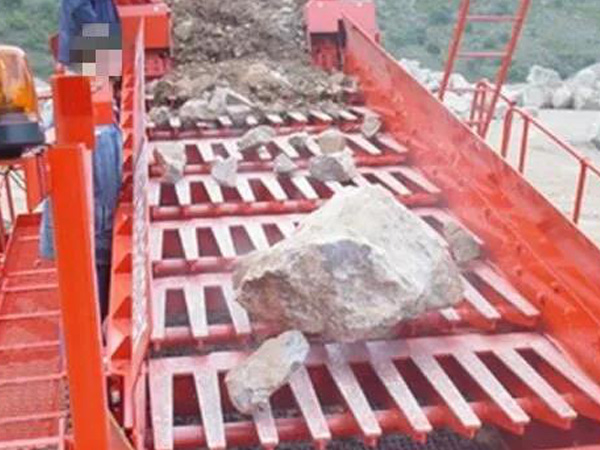

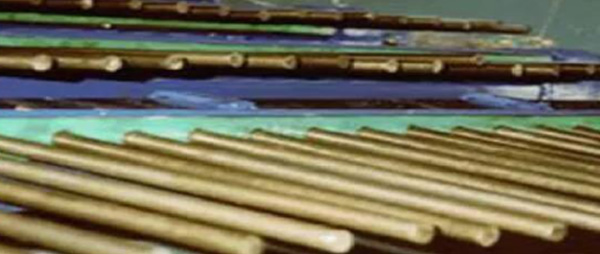

△蓖条筛网

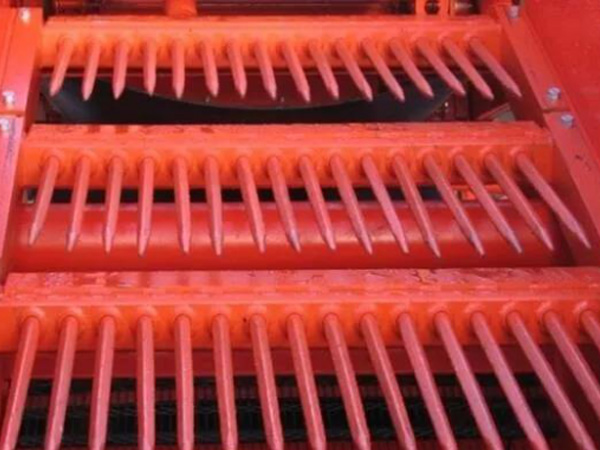

△指状筛网

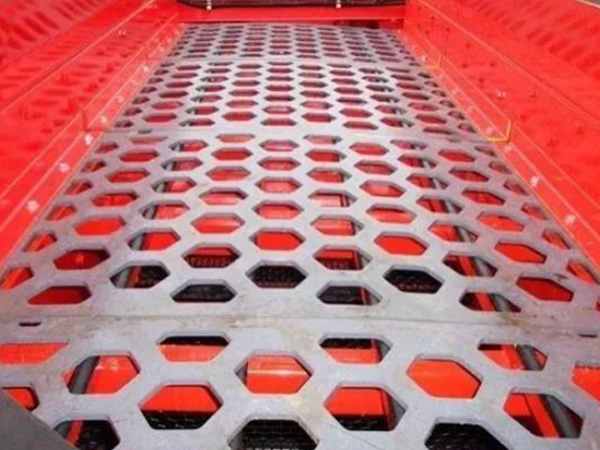

△冲孔筛网

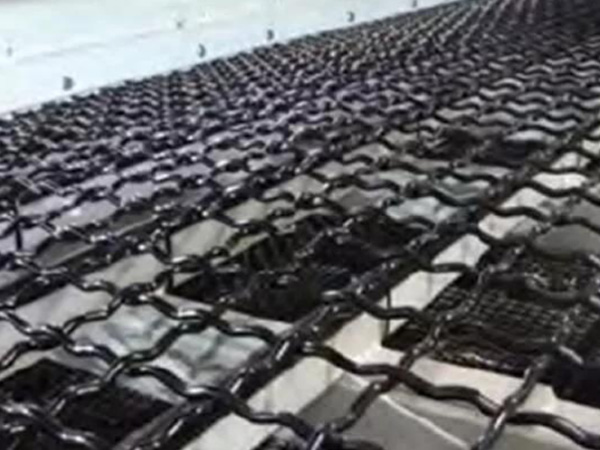

△编织筛网

△瀑布筛网



设备特性

• 双层筛箱筛分面积为 4.8m x 1.5m。

• 筛箱倾斜角度可通过液压装置在 13º 至 19º之间调进行节。

• 筛箱卸料口可以通过液压装置顶升至 500mm,以便快捷更换筛网。

• 所有卸料皮带机的角度都可通过液压装置进行调节。

• 可选上升机架用以增加离地间隙,增加堆料的高度




NFS550既可与初级破碎机联合作业,又可单独作为一线筛分的高性能履带移动式筛分站,应用范围包括采石场、矿山、建筑拆除再生利用、表层土处理、砂砾筛分、物料再生利用、煤矿石和粉煤灰筛分等,最高处理量可达 500 吨/小时(最大产量基于沙/碎石 1.6T/m³ 的堆积密度计算,筛的产能取决于筛网尺寸和干筛最优物料级配)。


NFS550运用案例

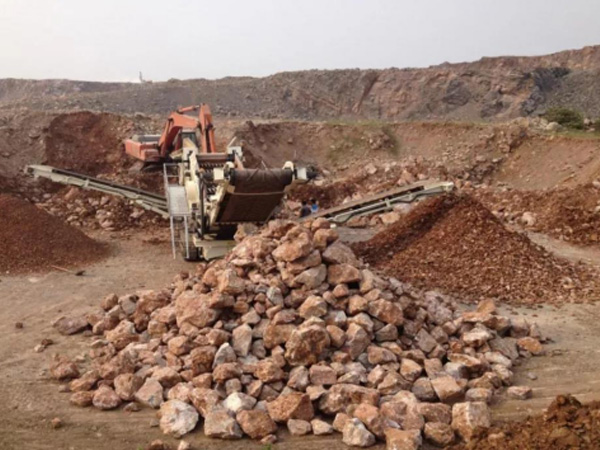

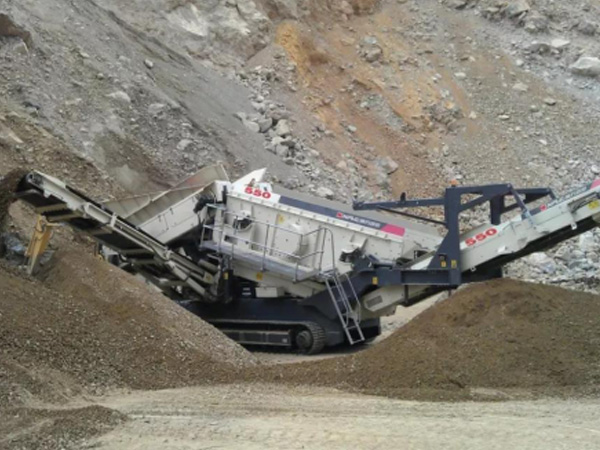

△NFS550应用于高钙石原矿筛分

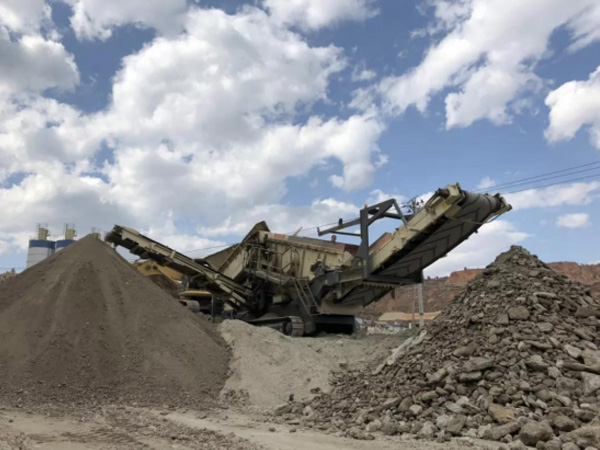

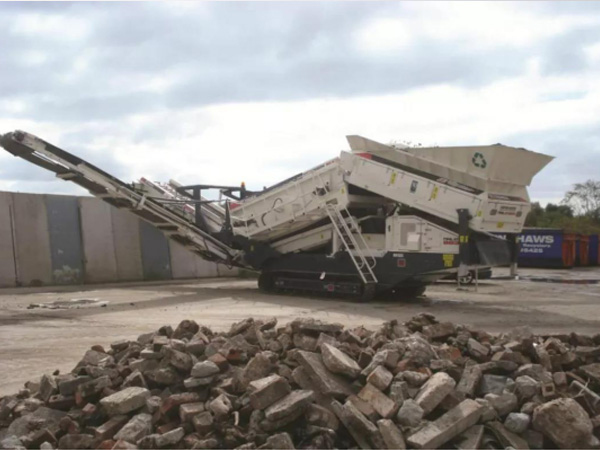

△NFS550应用于建筑垃圾的分类筛分

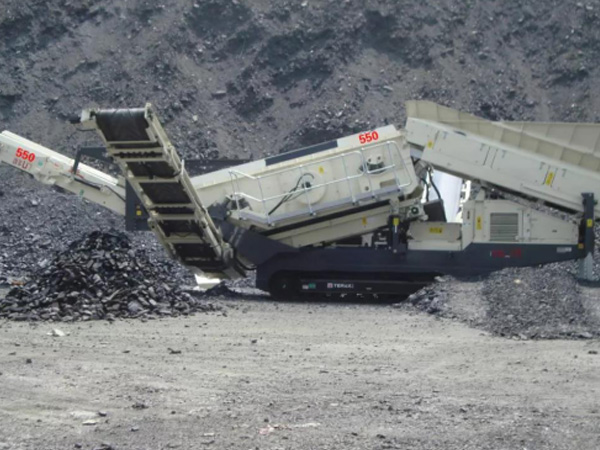

△NFS550应用于煤矸石筛分

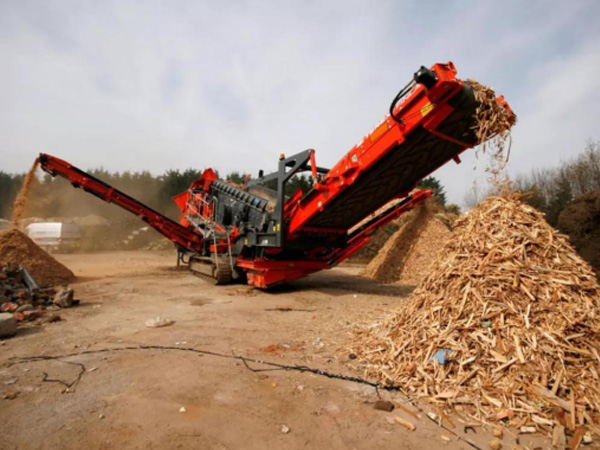

△NFS550弛张筛结构应用于木头木屑的筛分


△NFS550应用于废混凝土回收料筛分
