一、产品特点

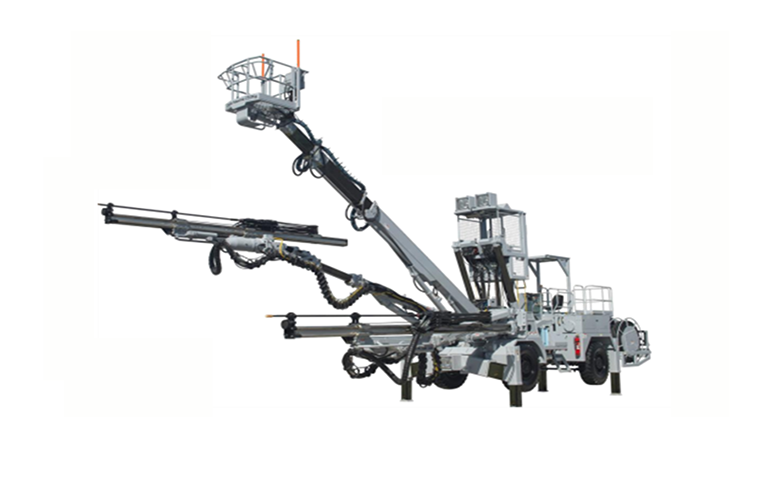

配置HD220新型轮式液压隧道凿岩台车适用于超大·大·中断面隧道的全断面施工·台阶式断面的施工。
对于所有的围岩地质,HD220都能做到平直、稳定的大口径钻孔。
双重缓冲装置,使冲击活塞的冲击波能确实的传达到钻头破碎岩石,同时吸收反冲击力。
紧凑的一体型液压切换阀,和冲击活塞非同轴配置,优越的响应性实现了更高效率的冲击。
钎尾3点支持,提高了旋转扭矩,使大口径钻孔成为可能。

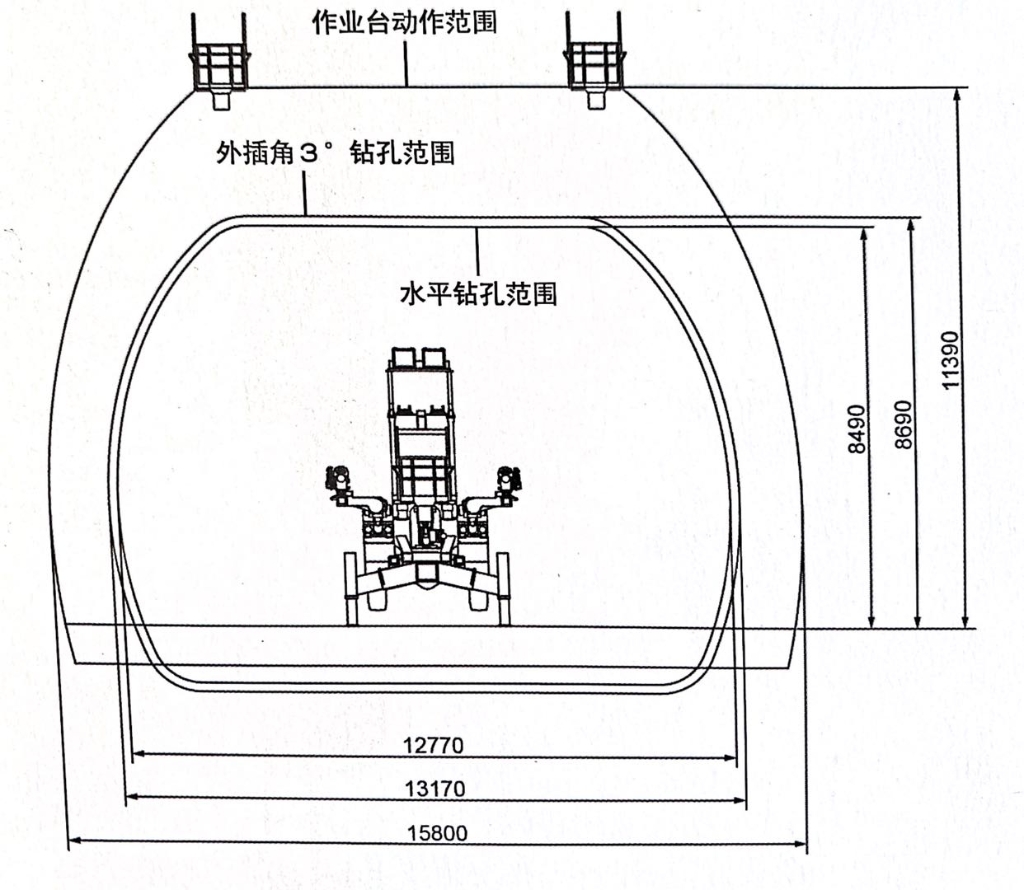

二、钻孔范围
三、外形尺寸
四、主要参数
机型 |
JTH2100R |
||||||
主要规格 |
|||||||
总重 |
33.0ton |
||||||
液压凿岩机 |
HD220×2 |
||||||
推进梁 |
GH833×2 |
||||||
钻臂 |
JE331×2 |
||||||
作业台 |
ZC11880×1 |
||||||
水平钻孔范围(宽×高) |
12,770mm×8,490mm |
||||||
作业台工作范围(宽×高) |
15,800mm×11,390mm |
||||||
总长 |
配置推进梁 |
3.4m |
4.2m |
4.6m |
5.2m |
||
14,670mm |
15,150mm |
15,550mm |
15,760mm |
||||
总宽 |
2,650mm |
||||||
总高 |
4,000mm |
||||||
行走速度 |
0~11km/h |
||||||
爬坡能力 |
15° |
||||||
最小回转半径(内侧/外侧) |
2,600mm/7,100mm |
||||||
GH833推进梁 |
3.4m |
4.2m |
4.6m |
5.2m |
|||
总长 |
5,305mm |
6,136mm |
6,540mm |
7,149mm |
|||
推进长 |
3,400mm |
4,240mm |
4,600mm |
5,240mm |
|||
钻杆长 |
3,705mm |
4,510mm |
4.915mm |
5,530mm |
|||
JE331钻臂 |
|||||||
钻臂长(伸长时/缩短时) |
5600mm/4000mm |
||||||
钻臂升降 |
上60°~下30° |
||||||
推进梁倾斜 |
上30°~下60° |
||||||
推进梁锚杆翻转 |
上90°~下0° |
||||||
钻臂伸缩 |
1600mm |
||||||
推进梁补偿 |
1600mm |
||||||
推进梁摆动 |
左45°~右45° |
||||||
钻臂摆动 |
左45°~右45° |
||||||
推进梁回转 |
360° |
||||||
推进梁平行同步机构 |
标准配置 |
||||||
ZC11880作业台 |
|||||||
大臂长(伸长时/缩短时) |
10,170mm/5,170mm |
||||||
大臂升降 |
上60°~下20° |
||||||
大臂摆动 |
左40°~右40° |
||||||
大臂伸缩 |
5,000mm |
||||||
作业台倾斜 |
上30°~下60° |
||||||
最大载荷 |
250kg |
||||||
作业台水平同步机构 |
标准装置 |
||||||
发动机&底盘 |
|||||||
发动机类型 |
水冷4缸柴油发电机 |
||||||
型号/生产厂家 |
QSB4.5/康明斯公司 |
||||||
定格功率/回转数 |
119.3kw/2,500min-1 |
||||||
排气量 |
4.5 Liter |
||||||
排气标准 |
EU/StageⅢA, EPA/Tier-3 |
||||||
行走传动方式 |
液压无极调速系统(HST) |
||||||
变速 |
无极变速 |
||||||
驱动方式 |
四轮驱动 |
||||||
前车桥 |
底盘固定 |
||||||
后车桥 |
摆动式(±10°) |
||||||
前·后车轮 |
14.00-24-24PR |
||||||
制动装置 |
|||||||
主制动 |
前后轮独立两套,四轮盘式制动 |
||||||
驻车制动 |
机械式鼓轮制动 |
||||||
紧急制动 |
制动空压异常低下/发动机熄火 |
||||||
转向装置 |
|||||||
形式 |
后车桥液压动力转向 |
||||||
转向角 |
内侧最大28°/外侧最大21° |
||||||
外支腿 |
|||||||
形式 |
液压缸垂直支撑式 前2台、后2台 |
||||||
电气设备,供水空压设备 |
|||||||
供电电压 |
AC 380v/50Hz |
||||||
供电设备容量 |
170kVA以上 |
||||||
钻孔液压装置电机启动方式 |
Y-△ 卸载启动 配置防止各台电机同时启动功能 |
||||||
供电电缆 |
100m |
||||||
钻孔液压装置电机 |
55kw×2 |
||||||
空压机电机 |
3.7kw |
||||||
空压机输出容量 |
0.44m3/min |
||||||
增压水泵电机 |
5.5kw |
||||||
增压水泵输出容量 |
116/240 Lit/min |
